ZW无堵塞自吸排污泵
一、ZW无堵塞自吸排污泵概述: ZW型自吸排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,集自吸和无堵塞排污于一身,即可象一般清水自吸泵那样不需按底阀,不需引灌水,又可抽吸含有大颗粒固体块,纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物, 叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以
一、ZW无堵塞自吸排污泵概述:
ZW型自吸排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,集自吸和无堵塞排污于一身,即可象一般清水自吸泵那样不需按底阀,不需引灌水,又可抽吸含有大颗粒固体块,纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,
叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。
二、ZW自吸排污泵用途:
可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质至理想的杂质泵。
三、ZW自吸排污泵适用条件:
◆环境温度≤45℃,介质温度≤60℃。
◆介质PH值铸铁泵为6-9,不锈钢泵为3-14。
◆通过颗粒至大直径为泵口径的60%,纤维长度为口径的5倍。
◆介质中杂质总重量不超过介质总量的15%,介质比重不超过1240千克/立方米。

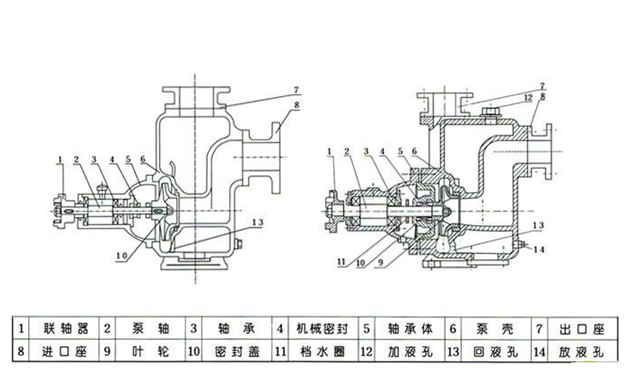

四、ZW自吸排污泵结构图
五、ZW自吸排污泵的使用注意点:
(一)、起动前的准备及检查工作;
1 、本系列自吸泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
2、检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注入储液,不应在储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。
3、检查泵的转动部件是否有卡信磕碰现象。
4、检查泵体底脚及各联结处螺母有无松动现象。
5、检查泵轴与电动机主轴的同轴度和平行度 。
6、检查进口管路是否漏气,如有漏气,必须设法排除。
7、打开吸入管路的阀门,稍开(不要全开)出口控制阀。
(二)、 起动及操作:
1 、点动自吸泵,注意泵轴的转向是否正确。
2、注意转动时有无不正常的声呼和振动。
3、注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,进入正常输液作业。
4、在泵进入正常输液作业前即自吸过程中,应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高,则停泵检查其原因。
5、 如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
6、 泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因
有两种:一是进口管流速过大,二是吸程过高。流速过大时可调节出口控制阀,升高压力表读数,在进口管路有堵塞时则应及时排除;吸程太高进可适当降低泵的安装高度。
7、泵在工作过程中因故停泵,需再起动进,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证泵在较轻的负荷下启动。
8、注意检查管路系统有无渗漏现象。
(三)、停泵:
1 、首先必须关闭吐出管路上的闸阀。
2、使泵停止转动。
3、 在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。
六、ZW无堵塞自吸排污泵参数列表
型号规格 | 流量 (m3/h) | 扬程 (m) | 效率 (%) | 转速 (r/min) | 电机 (KW) | 自吸高度 (m) | 通过能力 | |
口径-流量-扬程 mm-t/时-m | 固体 直径 | 纤维 长度 | ||||||
25ZW8-15 | 8 | 15 | 55 | 2900 | 1.5 | 4.5 | 15 | 120 |
32ZW10-20 | 10 | 20 | 55 | 2900 | 2.2 | 4.5 | 20 | 150 |
32ZW9-30 | 9 | 30 | 55 | 2900 | 3 | 4.5 | 20 | 150 |
40ZW10-20 | 10 | 20 | 55 | 2900 | 2.2 | 4.5 | 25 | 230 |
40ZW20-15 | 20 | 15 | 55 | 2900 | 2.2 | 4.5 | 25 | 230 |
40ZW15-30 | 15 | 30 | 60 | 2900 | 3 | 4.5 | 25 | 230 |
50ZW10-20 | 10 | 20 | 58 | 2900 | 2.2 | 4.5 | 30 | 230 |
50ZW20-12 | 20 | 12 | 58 | 2900 | 2.2 | 4.5 | 30 | 230 |
50ZW18-22 | 18 | 22 | 58 | 2900 | 3 | 4.5 | 30 | 230 |
50ZW15-30 | 15 | 30 | 60 | 2900 | 3 | 4.5 | 30 | 250 |
65ZW30-18 | 30 | 18 | 60 | 1450 | 4 | 4.5 | 40 | 380 |
65ZW20-30 | 20 | 30 | 60 | 2900 | 5.5 | 4.5 | 40 | 350 |
65ZW25-30 | 25 | 30 | 60 | 2900 | 5.5 | 4.5 | 40 | 350 |
65ZW25-40 | 25 | 40 | 60 | 2900 | 7.5 | 4.5 | 40 | 350 |
65ZW40-25 | 40 | 25 | 60 | 2900 | 7.5 | 4.5 | 40 | 350 |
65ZW65-25 | 65 | 25 | 60 | 2900 | 7.5 | 4.5 | 40 | 350 |
80ZW40-16 | 40 | 16 | 62 | 1450 | 4 | 4.5 | 48 | 400 |
80ZW65-25 | 65 | 25 | 62 | 2900 | 7.5 | 4.5 | 48 | 400 |
80ZW80-35 | 80 | 35 | 62 | 2900 | 15 | 4.5 | 48 | 400 |
80ZW50-60 | 50 | 60 | 55 | 2900 | 22 | 4.5 | 48 | 400 |
100ZW100-15 | 100 | 15 | 65 | 1450 | 7.5 | 4.5 | 60 | 500 |
100ZW80-20 | 80 | 20 | 65 | 1450 | 7.5 | 4.5 | 60 | 500 |
100ZW100-20 | 100 | 20 | 60 | 1450 | 11 | 4.5 | 60 | 450 |
100ZW100-30 | 100 | 30 | 60 | 2900 | 22 | 4.5 | 60 | 450 |
100ZW80-60 | 80 | 60 | 58 | 2900 | 37 | 4.5 | 60 | 450 |
100ZW80-80 | 80 | 80 | 55 | 2900 | 45 | 4.5 | 60 | 450 |
150ZW120-20 | 120 | 20 | 55 | 1450 | 15 | 4.5 | 60 | 450 |
150ZW200-15 | 200 | 15 | 63 | 1450 | 15 | 4.5 | 90 | 750 |
150ZW200-20 | 200 | 20 | 55 | 1450 | 22 | 4.5 | 90 | 750 |
150ZW180-14 | 180 | 14 | 62 | 1450 | 15 | 4.5 | 90 | 750 |
150ZW400-25 | 400 | 25 | 60 | 2900 | 55 | 4.5 | 90 | 750 |
150ZW180-30 | 180 | 30 | 55 | 1450 | 37 | 4.5 | 90 | 750 |
150ZW180-40 | 180 | 40 | 55 | 1450 | 55 | 4.5 | 90 | 750 |
200ZW280-14 | 280 | 14 | 63 | 1450 | 22 | 4.5 | 90 | 750 |
200ZW300-18 | 300 | 18 | 65 | 1450 | 37 | 4.5 | 120 | 1000 |
200ZW280-18 | 280 | 28 | 65 | 1450 | 55 | 4.5 | 120 | 1000 |
250ZW400-20 | 400 | 20 | 65 | 1450 | 55 | 4.5 | 120 | 1000 |
300ZW800-14 | 800 | 14 | 65 | 1450 | 55 | 4.5 | 120 | 1000 |
