WFB无密封自控自吸泵(高压大功率)
一、产品概述 WFB系列无密封自控自吸泵具有耐温耐压、“一次引流”、“终生自吸”等多种功能。目前生产321、304、 316、316L、A3、PP(增强聚丙烯)等多种材质的系列整机,五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用,深受用户的好评。二、独特优点 1、采用“泵用连环式多面离心密
一、产品概述
WFB系列无密封自控自吸泵具有耐温耐压、“一次引流”、“终生自吸”等多种功能。目前生产321、304、 316、316L、A3、PP(增强聚丙烯)等多种材质的系列整机,五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用,深受用户的好评。
二、独特优点
1、采用“泵用连环式多面离心密封装置”,革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”,是替代各种长轴液下泵、潜水泵等至理想的设备。
2、运行过程中密封装置不摩擦,无麿损,使用寿命较同类产品长10倍以上。
3、移植真空泵原理,自吸性能稳定可靠,特别是采用“电动空气控制阀”,真正实现了“一次引流,终生自吸”。
4、振动小,噪音低,移动灵活,拆卸简便、易于安装,不需地脚固定。
5、具有优越的自控功能,可与高科技领域和高度自动化系统配套使用。

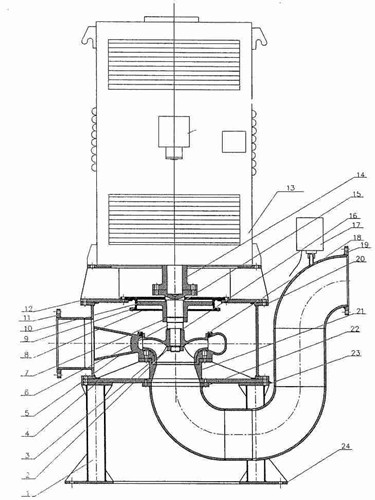

三、结构示意图
1.立柱,2.锁紧并帽,3.工作叶轮,4.泵壳连接座,5.蜗壳,6.泵轴,7.锁紧并帽,8.密封轮盖板,9.密封座,10.密封叶轮,11.泵壳出口法兰,12.支架,13.电机,14.联轴器,15.垫片A,16.垫片B,17.电动空气阀,18.耐磨环,19.泵壳进口法兰,20.泵体,21.锥体,22.泵壳吸口法兰,23.泵壳连接板,24.底板。
四、型号意义
50WFB-AD1
50——泵进口口径(mm)
WFB——无密封自控自吸泵
AD1——性能分类
水泵的法兰采用中华人民共和国国家标准制造。标准代号GB9115.2-88;GB9115.3-88。非金属材质水泵的法兰压力0.6MPa;金属材质水泵的法兰压力1.0MPa。本公司水泵出厂时,进出液口配一只反法兰。
五、WFB自吸泵性能参数表
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
1-5 | G.PP.BXG | 16WFB-A | 2900 | 0.75 | 8 | 0.75 | 2.5 | 16 | 10 | 75 |
1.1 | 6.5 | |||||||||
1.5 | 5.5 | |||||||||
1-5 | G.PP.BXG | 25WFB-A | 2900 | 3.6 | 25 | 3 | 3.5 | 25 | 20 | 110 |
1-5 | G.PP.BXG | 32WFB-A | 2900 | 4.5 | 13 | 1.5 | 3 | 32 | 25 | 99 |
6.5 | 10.5 | |||||||||
9 | 8 | |||||||||
1-5 | G.PP.BXG | 40WFB-A | 2900 | 6.5 | 25 | 4 | 4 | 40 | 32 | 140 |
8.5 | 23 | |||||||||
10 | 21 | |||||||||
1-5 | G.PP.BXG | 40WFB-A1 | 2900 | 13.5 | 18 | 3 | 4 | 40 | 32 | 140 |
1-5 | G.PP.BXG | 40WFB-A2 | 2900 | 5 | 15 | 2.2 | 4 | 40 | 32 | 125 |
8 | 13 | |||||||||
10 | 11 | |||||||||
1-5 | G.PP.BXG | 40WFB-A3 | 2900 | 14 | 8 | 2.2 | 4 | 40 | 32 | 125 |
1-5 | G.PP.BXG | 50WFB-A | 2900 | 7.5 | 28 | 7.5 | 5 | 50 | 40 | 205 |
12.5 | 26 | |||||||||
15 | 24.5 | |||||||||
1-5 | G.PP.BXG | 50WFB-A1 | 2900 | 10.5 | 20.5 | 4 | 5 | 50 | 40 | 170 |
1-5 | G.PP.BXG | 50WFB-AD | 1450 | 5 | 11 | 1.5 | 4 | 50 | 40 | 149 |
6.3 | 10 | |||||||||
7.5 | 9 | |||||||||
1-5 | G.PP.BXG | 50WFB-AD | 1450 | 10 | 6 | 1.5 | 4 | 50 | 40 | 149 |
1-4 | G.BXG | 50WFB-B | 2900 | 10 | 40 | 11 | 5 | 50 | 40 | 215 |
11 | 38 | |||||||||
15 | 35 | |||||||||
1-4 | G.PP.BXG | 50WFB-B1 | 2900 | 7 | 33 | 7.5 | 5 | 50 | 40 | 205 |
12 | 31 | |||||||||
15 | 29 |
表(2)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
1-5 | G.PP.BXG | 50WFB-B2 | 2900 | 10 | 26.5 | 7.5 | 5 | 50 | 40 | 185 |
1-5 | G.PP.BXG | 50WFB-B3 | 2900 | 5 | 15 | 2.2 | 4 | 50 | 40 | 150 |
6.4 | 14 | |||||||||
7.5 | 12.5 | |||||||||
1-4 | G.BXG | 50WFB-C | 2900 | 8.5 | 58 | 15 | 5 | 50 | 40 | 240 |
12 | 56 | |||||||||
15 | 54 | |||||||||
1-4 | G.BXG | 50WFB-C1 | 2900 | 10 | 46 | 11 | 5 | 50 | 40 | 215 |
12 | 40 | |||||||||
1-5 | G.PP.BXG | 50WFB-CD | 2900 | 5 | 19 | 3 | 4 | 50 | 170 | |
6 | 18 | |||||||||
8 | 17 | |||||||||
1-4 | G.BXG | 50WFB-E | 2900 | 7.5 | 82 | 18.5 | 5 | 50 | 40 | 260 |
12 | 80 | |||||||||
15 | 75 | |||||||||
1-4 | G.BXG | 50WFB-E1 | 2900 | 10 | 68 | 15 | 5 | 50 | 40 | 250 |
12 | 62 | |||||||||
15 | 55 | |||||||||
1-5 | G.PP.BXG | 50WFB-E2 | 1450 | 3.5 | 26 | 5.5 | 4 | 50 | 40 | 170 |
6.3 | 25 | |||||||||
7.5 | 24 | |||||||||
1-5 | G.PP.BXG | 65WFB-A | 1450 | 15 | 27 | 7.5 | 4 | 65 | 50 | 260 |
20 | 26 | |||||||||
25 | 24 | |||||||||
1-5 | G.PP.BXG | 65WFB-A1 | 2900 | 21 | 20 | 7.5 | 4 | 65 | 50 | 260 |
1-5 | G.PP.BXG | 65WFB-AD | 2900 | 7 | 12 | 3 | 4 | 65 | 50 | 200 |
12 | 11 | |||||||||
15 | 9 |
表(3)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
1-4 | G.BXG | 65WFB-B | 2900 | 15 | 41 | 11 | 5 | 65 | 50 | 270 |
25 | 38 | |||||||||
30 | 34 | |||||||||
1-5 | G.PP.BXG | 65WFB-B1 | 2900 | 20 | 26 | 7.5 | 5 | 65 | 50 | 250 |
1-5 | G.PP.BXG | 65WFB-BD | 2900 | 10 | 16 | 5.5 | 5 | 65 | 50 | 230 |
12 | 14 | |||||||||
15 | 13 | |||||||||
1-4 | G.BXG | 65WFB-C | 2900 | 15 | 58 | 18.5 | 5 | 65 | 50 | 280 |
25 | 56 | |||||||||
30 | 52 | |||||||||
1-4 | G.BXG | 65WFB-C1 | 2900 | 22 | 45 | 15 | 5 | 65 | 50 | 265 |
1-5 | G.PP.BXG | 65WFB-C2 | 2900 | 7.5 | 19 | 5.5 | 5 | 65 | 50 | 240 |
12.5 | 18 | |||||||||
15 | 17 | |||||||||
1-4 | G.BXG | 65WFB-E | 2900 | 15 | 82 | 30 | 5 | 65 | 50 | 450 |
25 | 80 | |||||||||
30 | 78 | |||||||||
1-4 | G.BXG | 65WFB-E1 | 2900 | 21 | 64 | 18.5 | 5 | 65 | 50 | 340 |
20 | 55 | |||||||||
1-5 | G.PP.BXG | 65WFB-E2 | 1450 | 7.5 | 27.5 | 7.5 | 5 | 65 | 50 | 280 |
12.5 | 26 | |||||||||
15 | 24.5 | |||||||||
1-4 | G.BXG | 65WFB-F | 2900 | 15 | 127 | 45 | 5 | 65 | 50 | 485 |
25 | 125 | |||||||||
30 | 123 | |||||||||
1-4 | G.BXG | 65WFB-F1 | 2900 | 18 | 108 | 45 | 5 | 65 | 50 | 485 |
21.5 | 95 | |||||||||
23.5 | 85 |
表(4)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
1-4 | G.BXG | 65WFB-F2 | 2900 | 7.5 | 38 | 11 | 5 | 65 | 50 | 270 |
12.5 | 37 | |||||||||
15 | 36 | |||||||||
1-4 | G.PP.BXG | 65WFB-F3 | 2900 | 7 | 34 | 7.5 | 5 | 65 | 50 | 260 |
9 | 30 | |||||||||
12 | 26 | |||||||||
2-4 | G.PP.BXG | 80WFB-A | 2900 | 30 | 28 | 5.5 | 6 | 80 | 65 | 380 |
50 | 26 | |||||||||
60 | 24 | |||||||||
70 | 20 | |||||||||
2-4 | G.BXG | 80WFB-AD | 1450 | 15 | 11.5 | 18.5 | 4 | 80 | 65 | 305 |
20 | 11 | |||||||||
30 | 10 | |||||||||
38 | 9 | |||||||||
2-4 | G.BXG | 80WFB-B | 2900 | 40 | 35 | 5.5 | 5 | 80 | 65 | 395 |
50 | 38 | |||||||||
60 | 35 | |||||||||
65 | 28 | |||||||||
2-4 | G.PP.BXG | 80WFB-BD | 1450 | 15 | 15 | 30 | 5 | 80 | 65 | 340 |
25 | 14 | |||||||||
30 | 13 | |||||||||
35 | 11 | |||||||||
2-4 | G.BXG | 80WFB-C | 2900 | 30 | 59 | 7.5 | 5 | 80 | 65 | 460 |
50 | 55 | |||||||||
60 | 52 | |||||||||
2-4 | G.BXG | 80WFB-C1 | 2900 | 45 | 38 | 45 | 5 | 80 | 65 | 400 |
40 | 46 |
表(5)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.PP.BXG | 80WFB-C2 | 2900 | 15 | 19 | 7.5 | 5 | 80 | 65 | 320 |
25 | 18 | |||||||||
30 | 17 | |||||||||
2-4 | G.PP.BXG | 80WFB-CD | 1450 | 21 | 14 | 7.5 | 5 | 80 | 65 | 340 |
25 | 12 | |||||||||
2-4 | G.BXG | 80WFB-E | 2900 | 30 | 84 | 37 | 5 | 80 | 65 | 480 |
50 | 80 | |||||||||
60 | 76 | |||||||||
2-4 | G.BXG | 80WFB-E1 | 2900 | 30 | 60 | 18.5 | 5 | 80 | 65 | 400 |
40 | 50 | |||||||||
2-4 | G.PP.BXG | 80WFB-E2 | 2900 | 15 | 27 | 11 | 5 | 80 | 65 | 380 |
25 | 26 | |||||||||
30 | 24 | |||||||||
2-4 | G.PP.BXG | 80WFB-E3 | 2900 | 15 | 22 | 7.5 | 5 | 80 | 65 | 300 |
20 | 18 | |||||||||
2-4 | G.BXG | 80WFB-F | 2900 | 30 | 128 | 55 | 5 | 80 | 65 | 580 |
50 | 120 | |||||||||
60 | 110 | |||||||||
2-4 | G.BXG | 80WFB-F1 | 2900 | 26 | 103 | 45 | 5 | 80 | 65 | 530 |
30 | 95 | |||||||||
40 | 80 | |||||||||
2-4 | G.BXG | 80WFB-F2 | 2900 | 15 | 36 | 11 | 5 | 80 | 65 | 380 |
25 | 32 | |||||||||
30 | 30 | |||||||||
2-4 | G.BXG | 80WFB-F3 | 2900 | 21 | 34 | 11 | 5 | 80 | 65 | 380 |
23 | 30 | |||||||||
26 | 26 |
表(6)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.PP.BXG | 100WFB-A | 2900 | 60 | 30 | 18.5 | 5 | 100 | 80 | 560 |
100 | 26 | |||||||||
110 | 22 | |||||||||
120 | 20 | |||||||||
2-4 | G.PP.BXG | 100WFB-AD | 1450 | 30 | 12 | 11 | 5 | 100 | 80 | 450 |
40 | 11 | |||||||||
50 | 10 | |||||||||
60 | 9 | |||||||||
2-4 | G.BXG | 100WFB-B | 2900 | 60 | 40 | 22 | 5 | 100 | 80 | 580 |
80 | 36 | |||||||||
100 | 32 | |||||||||
120 | 28 | |||||||||
2-4 | G.PP.BXG | 100WFB-BD | 1450 | 30 | 15 | 11 | 5 | 100 | 80 | 520 |
40 | 14 | |||||||||
50 | 13 | |||||||||
68 | 11 | |||||||||
2-4 | G.BXG | 100WFB-C | 2900 | 45 | 55 | 37 | 5 | 100 | 80 | 630 |
80 | 48 | |||||||||
100 | 45 | |||||||||
2-4 | G.BXG | 100WFB-C1 | 2900 | 75 | 40 | 30 | 5 | 100 | 80 | 605 |
85 | 35 | |||||||||
2-4 | G.PP.BXG | 100WFB-C2 | 2900 | 40 | 20 | 15 | 5 | 100 | 80 | 520 |
50 | 19 | |||||||||
60 | 18 | |||||||||
2-4 | G.PP.BXG | 100WFB-C3 | 2900 | 40 | 16 | 11 | 5 | 100 | 80 | 500 |
45 | 15 |
表(7)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.BXG | 100WFB-E | 2900 | 60 | 87 | 55 | 5 | 100 | 80 | 720 |
80 | 80 | |||||||||
100 | 75 | |||||||||
2-4 | G.BXG | 100WFB-E1 | 2900 | 80 | 60 | 45 | 5 | 100 | 80 | 680 |
100 | 51 | |||||||||
2-4 | G.PP.BXG | 100WFB-E2 | 2900 | 30 | 26 | 11 | 5 | 100 | 80 | 530 |
50 | 25 | |||||||||
55 | 24 | |||||||||
2-4 | G.PP.BXG | 100WFB-E3 | 2900 | 58 | 22 | 15 | 5 | 100 | 80 | 530 |
62 | 18 | |||||||||
2-4 | G.BXG | 100WFB-F | 2900 | 60 | 133 | 90 | 5 | 100 | 80 | 965 |
80 | 125 | |||||||||
100 | 120 | |||||||||
2-4 | G.BXG | 100WFB-F1 | 2900 | 80 | 108 | 75 | 5 | 100 | 80 | 820 |
90 | 90 | |||||||||
100 | 80 | |||||||||
2-4 | G.BXG | 100WFB-F2 | 2900 | 30 | 40 | 15 | 5 | 100 | 80 | 550 |
50 | 38 | |||||||||
60 | 36 | |||||||||
2-4 | G.PP.BXG | 100WFB-F3 | 2900 | 40 | 33 | 11 | 5 | 100 | 80 | 530 |
43 | 29 | |||||||||
46 | 26 | |||||||||
2-4 | G.BXG | 125WFB-A1 | 2900 | 100 | 55 | 55 | 5 | 125 | 100 | 900 |
150 | 50 | |||||||||
180 | 45 | |||||||||
2-4 | G.BXG | 125WFB-A2 | 2900 | 170 | 40 | 45 | 5 | 125 | 100 | 860 |
185 | 30 |
表(8)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.PP.BXG | 125WFB-A2 | 2900 | 70 | 20 | 15 | 5 | 125 | 100 | 720 |
80 | 19 | |||||||||
100 | 17 | |||||||||
2-4 | G.PP.BXG | 125WFB-AD | 1450 | 105 | 16 | 15 | 5 | 125 | 100 | 740 |
110 | 15 | |||||||||
2-4 | G.BXG | 125WFB-B | 2900 | 120 | 86 | 110 | 5 | 125 | 100 | 1150 |
180 | 80 | |||||||||
220 | 72 | |||||||||
2-4 | G.BXG | 125WFB-B1 | 2900 | 150 | 65 | 75 | 5 | 125 | 100 | 1005 |
170 | 60 | |||||||||
2-4 | G.PP.BXG | 125WFB-B2 | 2900 | 80 | 26 | 22 | 5 | 125 | 100 | 760 |
100 | 25 | |||||||||
120 | 24 | |||||||||
2-4 | G.PP.BXG | 125WFB-B3 | 2900 | 85 | 22 | 18.5 | 5 | 125 | 100 | 730 |
90 | 20 | |||||||||
2-4 | G.BXG | 125WFB-C | 2900 | 160 | 132 | 160 | 5 | 125 | 100 | 1580 |
180 | 125 | |||||||||
200 | 120 | |||||||||
2-4 | G.BXG | 125WFB-C1 | 2900 | 180 | 108 | 110 | 5 | 125 | 100 | 1270 |
190 | 93 | |||||||||
208 | 80 | |||||||||
2-4 | G.BXG | 125WFB-C2 | 2900 | 80 | 40 | 30 | 5 | 125 | 100 | 790 |
100 | 38 | |||||||||
120 | 36.5 | |||||||||
2-4 | G.PP.BXG | 125WFB-C3 | 2900 | 92 | 23 | 22 | 5 | 125 | 100 | 750 |
85 | 26 | |||||||||
80 | 29 |
表(9)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.BXG | 125WFB-E | 2900 | 70 | 52 | 37 | 5 | 125 | 100 | 820 |
90 | 50 | |||||||||
110 | 48 | |||||||||
2-4 | G.BXG | 125WFB-E1 | 2900 | 90 | 45 | 30 | 5 | 125 | 100 | 790 |
95 | 40 | |||||||||
2-4 | G.BXG | 125WFB-E2 | 2900 | 85 | 36 | 22 | 5 | 125 | 100 | 770 |
2-4 | G.BXG | 150WFB-A | 2900 | 120 | 28 | 37 | 5 | 150 | 125 | 990 |
185 | 26 | |||||||||
200 | 23.5 | |||||||||
240 | 22.5 | |||||||||
2-4 | G.BXG | 150WFB-AD | 1450 | 160 | 20 | 30 | 5 | 150 | 125 | 960 |
2-4 | G.BXGF | 150WFB-BD | 1450 | 156 | 40 | 45 | 5 | 150 | 125 | 1060 |
180 | 6 | |||||||||
225 | 30 | |||||||||
2-4 | G.BXG | 150WFB-BD1 | 1450 | 220 | 29 | 45 | 5 | 150 | 125 | 1080 |
260 | 25 | |||||||||
2-4 | G.BXG | 150WFB-BD2 | 1450 | 160 | 34 | 37 | 5 | 150 | 125 | 1020 |
180 | 29 | |||||||||
195 | 26 | |||||||||
2-4 | G.BXG | 150WFB-BD3 | 1450 | 120 | 55 | 75 | 5 | 150 | 125 | 1205 |
200 | 50 | |||||||||
240 | 45 | |||||||||
2-4 | G.BXG | 150WFB-CD | 1450 | 180 | 45 | 55 | 5 | 150 | 125 | 1100 |
190 | 38 | |||||||||
2-4 | G.BXG | 150WFB-CD1 | 1450 | 165 | 36 | 37 | 5 | 150 | 125 | 1020 |
2-4 | G.BXG | 200WFB-AD | 1450 | 250 | 26.5 | 55 | 5 | 200 | 150 | 1415 |
330 | 25 | |||||||||
350 | 23.5 |
表(10)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.BXG | 200WFB-AD1 | 1450 | 300 | 22 | 45 | 5 | 200 | 125 | 1375 |
2-4 | G.BXG | 200WFB-AD2 | 1450 | 330 | 19 | 37 | 5 | 200 | 125 | 1335 |
2-4 | G.BXG | 200WFB-BD | 1450 | 240 | 42 | 75 | 5 | 200 | 125 | 1520 |
300 | 37 | |||||||||
350 | 33.5 | |||||||||
2-4 | G.BXG | 200WFB-BD1 | 1450 | 250 | 28.5 | 55 | 5 | 200 | 150 | 1415 |
2-4 | G.BXG | 200WFB-BD2 | 1450 | 310 | 25 | 55 | 5 | 200 | 150 | 1790 |
380 | 18 | |||||||||
450 | 13 | |||||||||
520 | 10 | |||||||||
2-4 | G.BXG | 200WFB-CD | 1450 | 350 | 55 | 110 | 5 | 200 | 150 | 1660 |
380 | 50 | |||||||||
420 | 45 | |||||||||
2-4 | G.BXG | 200WFB-CD1 | 1450 | 360 | 45 | 90 | 5 | 200 | 150 | 1520 |
2-4 | G.BXG | 200WFB-CD2 | 1450 | 300 | 40 | 75 | 5 | 250 | 150 | 1556 |
330 | 36 | |||||||||
2-4 | G.BXG | 250WFB-AD | 1450 | 290 | 26.5 | 55 | 5 | 250 | 150 | 1450 |
330 | 25 | |||||||||
360 | 23.5 | |||||||||
2-4 | G.BXG | 250WFB-AD1 | 1450 | 400 | 13 | 45 | 5 | 250 | 150 | 1660 |
430 | 8 | |||||||||
2-4 | G.BXG | 250WFB-AD2 | 1450 | 340 | 35 | 75 | 5 | 250 | 200 | 1660 |
360 | 33 | |||||||||
400 | 31 | |||||||||
2-4 | G.BXG | 250WFB-AD3 | 1450 | 500 | 28.5 | 75 | 5 | 250 | 200 | 1660 |
600 | 22.5 | |||||||||
720 | 18 |
表(11)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.BXG | 250WFB-BD | 1450 | 350 | 45 | 90 | 5 | 250 | 200 | 1800 |
380 | 40 | |||||||||
400 | 37 | |||||||||
2-4 | G.BXG | 250WFB-BD1 | 1450 | 300 | 50 | 90 | 5 | 250 | 200 | 1800 |
350 | 47 | |||||||||
380 | 45 | |||||||||
2-4 | G.BXG | 250WFB-BD2 | 1450 | 200 | 57.5 | 90 | 5 | 250 | 200 | 1800 |
260 | 55 | |||||||||
290 | 52.5 | |||||||||
2-4 | G.BXG | 250WFB-BD3 | 1450 | 400 | 30 | 90 | 5 | 250 | 200 | 1800 |
628 | 24.5 | |||||||||
700 | 20 | |||||||||
2-4 | G.BXG | 300WFB-AD | 1450 | 500 | 26.5 | 90 | 5 | 300 | 250 | 1880 |
550 | 25 | |||||||||
600 | 23.5 | |||||||||
2-4 | G.BXG | 300WFB-AD1 | 1450 | 370 | 42 | 90 | 5 | 200 | 250 | 1988 |
390 | 35 | |||||||||
400 | 33 | |||||||||
430 | 31 | |||||||||
2-4 | G.BXG | 300WFB-AD2 | 1450 | 600 | 30 | 132 | 5 | 300 | 250 | 2058 |
650 | 25 | |||||||||
1000 | 18 | |||||||||
2-4 | G.BXG | 300WFB-AD3 | 1450 | 350 | 50 | 110 | 5 | 300 | 250 | 2280 |
400 | 47.5 | |||||||||
450 | 45 | |||||||||
2-4 | G.BXG | 300WFB-BD | 1450 | 300 | 57.5 | 110 | 5 | 300 | 250 | 2280 |
320 | 55 | |||||||||
345 | 52.5 |
表(12)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.BXG | 300WFB-BD1 | 1450 | 678 | 55 | 45 | 5 | 300 | 250 | 2480 |
780 | 47.5 | |||||||||
2-4 | G.BXG | 300WFB-BD2 | 1450 | 900 | 30 | 37 | 5 | 300 | 250 | 2388 |
740 | 40 | |||||||||
590 | 50 | |||||||||
2-4 | G.BXG | 300WFB-BD3 | 1450 | 600 | 57 | 75 | 5 | 300 | 250 | 2400 |
750 | 45 | |||||||||
850 | 40 | |||||||||
978 | 35 | |||||||||
2-4 | G.BXG | 300WFB-CD | 1450 | 860 | 42.5 | 55 | 5 | 300 | 250 | 2480 |
2-4 | G.BXG | 300WFB-CD1 | 1450 | 700 | 57.5 | 55 | 5 | 300 | 250 | 2508 |
780 | 52 | |||||||||
890 | 45 | |||||||||
2-4 | G.BXG | 350WFB-AD | 1450 | 550 | 26.5 | 110 | 5 | 350 | 300 | 2500 |
600 | 25 | |||||||||
790 | 23.5 | |||||||||
2-4 | G.BXG | 350WFB-AD1 | 1450 | 580 | 35 | 90 | 5 | 350 | 300 | 2780 |
690 | 33 | |||||||||
820 | 31 | |||||||||
2-4 | G.BXG | 350WFB-AD2 | 1450 | 450 | 42.5 | 75 | 5 | 350 | 300 | 2630 |
500 | 40 | |||||||||
550 | 37.5 | |||||||||
2-4 | G.BXG | 350WFB-AD3 | 1450 | 500 | 50 | 55 | 5 | 350 | 300 | 2785 |
535 | 47.5 | |||||||||
590 | 45 | |||||||||
2-4 | G.BXG | 350WFB-BD | 1450 | 306 | 57.5 | 45 | 5 | 350 | 300 | 2630 |
356 | 55 | |||||||||
400 | 52 | |||||||||
2-4 | G.BXG | 350WFB-BD1 | 1450 | 840 | 55 | 75 | 5 | 350 | 300 | 2785 |
950 | 48 | |||||||||
1200 | 40 | |||||||||
2-4 | G.BXG | 350WFB-BD2 | 1450 | 886 | 57.5 | 75 | 5 | 350 | 300 | 3088 |
980 | 52.5 | |||||||||
1186 | 45 | |||||||||
2-4 | G.BXG | 350WFB-BD3 | 1450 | 860 | 42 | 5 | 350 | 300 | 2508 | |
1050 | 35 | |||||||||
1180 | 32 |
表(13)
规格型号specification & model | 转速 speed n r/min | 流量 capacity Q m3/h | 扬程 head H M | 配套功率 matched power Kw | 允许吸深 allowable suction depth ≤M | 吸液口径 suction diameter MM | 出液口径 output diameter MM | 整机重量 weight Kg | ||
类别代码 category code | 材质代号 material | 型号 model | ||||||||
2-4 | G.BXG | 350WFB-CD | 1450 | 1200 | 35 | 250 | 5 | 350 | 300 | 2688 |
1320 | 32 | |||||||||
2-4 | G.BXG | 350WFB-CD1 | 1450 | 1156 | 40 | 250 | 5 | 350 | 300 | 2886 |
1280 | 35 | |||||||||
2-4 | G.BXG | 350WFB-CD2 | 1450 | 1128 | 45 | 280 | 5 | 350 | 300 | 3080 |
1050 | 50 | |||||||||
2-4 | G.BXG | 350WFB-CD3 | 1450 | 1000 | 57.5 | 315 | 5 | 350 | 300 | 3285 |
1200 | 50 | |||||||||
2-4 | G.BXG | 350WFB-ED | 1450 | 900 | 30 | 160 | 5 | 350 | 300 | 2380 |
1096 | 25 | |||||||||
2-4 | G.BXG | 400WFB-ED1 | 1450 | 1140 | 30 | 220 | 5 | 350 | 300 | 2600 |
1370 | 25 | |||||||||
2-4 | G.BXG | 400WFB-AD | 1450 | 1850 | 15 | 160 | 5 | 400 | 350 | 2860 |
1520 | 18 | |||||||||
1450 | 20 | |||||||||
2-4 | G.BXG | 400WFB-AD1 | 1450 | 1680 | 10 | 200 | 5 | 400 | 350 | 2150 |
2-4 | G.BXG | 400WFB-AD2 | 1450 | 1600 | 75 | 375 | 5 | 400 | 350 | 1800 |
2-4 | G.BXG | 400WFB-AD3 | 1450 | 2050 | 55 | 375 | 5 | 400 | 350 | 1750 |
2-4 | G.BXG | 400WFB-BD | 1450 | 1700 | 20 | 220 | 5 | 400 | 350 | 2500 |
2085 | 15 | |||||||||
2-4 | G.BXG | 400WFB-BD1 | 1450 | 1600 | 22.5 | 200 | 5 | 400 | 350 | 2650 |
2000 | 18 | |||||||||
2-4 | G.BXG | 400WFB-BD2 | 1450 | 2226 | 20 | 250 | 5 | 400 | 350 | 2880 |
1880 | 25 | |||||||||
2-4 | G.BXG | 400WFB-BD3 | 1450 | 1700 | 30 | 280 | 5 | 400 | 350 | 2980 |
2506 | 20 | |||||||||
2-4 | G.BXG | 400WFB-CD | 1450 | 2308 | 8 | 132 | 5 | 400 | 350 | 2650 |
2-4 | G.BXG | 400WFB-CD1 | 1450 | 1880 | 12 | 160 | 400 | 350 | 2750 | |
2-4 | G.BXG | 400WFB-CD2 | 1450 | 2280 | 12 | 200 | 400 | 350 | 2860 | |
2-4 | G.BXG | 400WFB-CD3 | 1450 | 1905 | 18 | 200 | 5 | 400 | 350 | 2850 |
2-4 | G.BXG | 450WFB-AD | 1450 | 1650 | 35 | 315 | 5 | 450 | 400 | 3250 |
2880 | 20 | |||||||||
2-4 | G.BXG | 450WFB-AD1 | 1450 | 2890 | 5 | 280 | 5 | 450 | 400 | 2650 |
2-4 | G.BXG | 450WFB-BD | 1450 | 2825 | 8 | 132 | 5 | 450 | 400 | 2880 |
2-4 | G.BXG | 450WFB-BD1 | 1450 | 2825 | 12 | 200 | 5 | 450 | 400 | 2968 |
2-4 | G.BXG | 600WFB-AD | 1450 | 3400 | 8 | 160 | 5 | 600 | 500 | 3080 |
2-4 | G.BXG | 600WFB-BD | 1450 | 4280 | 8 | 200 | 5 | 600 | 500 | 3080 |
2-4 | G.BXG | 600WFB-CD | 1450 | 4020 | 5 | 110 | 5 | 600 | 500 | 2850 |
2-4 | G.BXG | 800WFB-AD | 1450 | 4520 | 5 | 132 | 5 | 800 | 600 | 3280 |
2-4 | G.BXG | 800WFB-BD | 1450 | 5480 | 5 | 160 | 5 | 800 | 600 | 3385 |
2-4 | G.BXG | 800WFB-CD | 1450 | 6850 | 5 | 200 | 5 | 800 | 600 | 3380 |
在线留言订购
![留言订购](/template/pc/style/images/mub02title_xian01.png)
推荐产品
资讯中心
- 螺杆泵的特点原理及适用范围 2023-05-25
- 如何安全的使用化工泵 2023-05-25
- wfb自吸泵的性能有哪些 2023-05-25
- 离心泵的种类及选型应该如何来做 2023-05-25
- 化工泵的选型及维护 2023-05-25
- 怎样提高wfb自吸泵的自吸时间 2023-05-25
- 离心泵的工作原理及应用 2023-05-25
- 化工泵如何实现高密封状态 2023-05-25
- 简述氟塑料泵的分类及工作过程 2023-05-25
- 化工泵的种类及应用 2023-05-25
![关于我们](/template/pc/style/images/kf.png)
