  • IH化工离心泵

IH化工离心泵

一.概述 IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品,该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门,用来输送有腐蚀性粘度类似于水的液体。泵的进口压力不得超过0.3MPa。IH型化工泵输送介质的温度一般为-20℃~105℃,必要时采用适当的冷却措施,可输送更高温度的液体。1.1 型号意义IH50-32-160A-304IH-国际标准化工泵50-

立即咨询
联系热线 0523-84185880

一.概述


    IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品,该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门,用来输送有腐蚀性粘度类似于水的液体。泵的进口压力不得超过0.3MPa。

IH型化工泵输送介质的温度一般为-20℃~105℃,必要时采用适当的冷却措施,可输送更高温度的液体。


1.1 型号意义


IH50-32-160A-304

IH-国际标准化工泵

50-泵吸入口直径为50mm

32-泵排出口直径为32mm

160-叶轮的名义直径为160mm

A-叶轮外径切割代号

304-泵接触液体零件的材料为ZG0Cr18Ni9Ti

1.2 性能范围(设计点);流量为1.6-400m3/h时,扬程为5-125m,设计压力1.6MPa


二.泵的结构说明


    2.1 IH型化工泵主要零件有泵体、叶轮、叶轮螺母、泵盖、密封部件、悬架部件等。

泵的结构特点是:泵盖通过止口固定在中间支架上,然后通过泵体与中间支架口的联接,把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式,可直接固定在底座上。悬架部件通过止口固定在中间支架上,并用悬架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体进行检修。

轴封有填料和机械密封等多种形式,可根据输送介质的性质和生产工艺的要求进行选定。

   2.2 泵通过联轴器与电机联结,从驱动端看,泵为顺时针方向旋转。

   2.3 材料:根据液体的腐蚀情况,可选用相适应的泵过流部分的材质。主要材质有SUS304、SUS316L等。

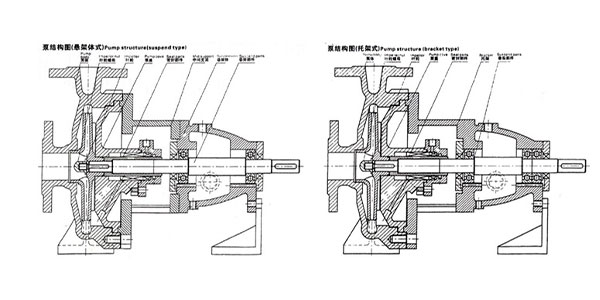

三.泵结构图




IH型化工离心泵工作性能表



型号

泵额定转速

n=2900r/min

泵额定转速

n=1450r/min

流量
  (m3/h)

扬程
  (m)

电机功率
  (KW)

流量
  (m3/h)

扬程
  (m)

电机功率
  (KW)

IH25-25-125

3.2

20

1.1

1.6

5

0.55

IH25-25-160

32

2.2

8

0.55

IH25-25-200

50

5.5

12.5

0.75

IH25-25-250

80

7.5

20

1.5

IH40-32-125

6.3

20

1.5

3.2

5

0.55

IH40-32-160

32

3

8

0.55

IH40-32-200

50

5.5

12.5

1.1

IH40-32-250

80

11

20

2.2

IH50-32-125

12.5

20

3

6.3

5

0.55

IH50-32-160

32

4

8

0.55

IH50-32-200

50

7.5

12.5

1.5

IH50-32-250

80

15

20

2.2

IH65-50-125

25

20

3

12.5

5

0.55

IH65-50-160

32

5.5

8

0.75

IH65-40-200

50

11

12.5

1.5

IH65-40-250

80

18.5

20

3

IH65-40-315

125

30

32

5.5

IH80-65-125

50

20

5.5

25

5

0.75

IH80-65-160

32

11

8

1.5

IH80-50-200

50

15

12.5

2.2

IH80-50-250

80

30

20

4

IH80-50-315

125

45

32

7.5

IH100-80-125

100

20

11

50

5

1.5

IH100-80-160

32

15

8

2.2

IH100-65-200

50

22

12.5

4

IH100-65-250

80

55

20

5.5

IH100-65-315

125

75

32

11

IH125-100-200

200

50

45

100

12.5

7.5

IH125-100-250

80

75

20

11

IH125-100-315

125

132

32

18.5

IH125-100-400




50

30

IH150-125-250




200

20

18.5

IH150-125-315



32

30

IH150-125-400



50

45

IH200-150-250




400

20

37

IH200-150-315



32

55

IH200-150-400



50

90
