一、 性能参数：

　　流量：4.9-100m3/h

　　扬程：39-205m

　　转速：2950r/min

二、产品介绍：　

　　AY型油泵系列，是在老Y型油泵系列的基础上进 行改造并重新设计的。它是为满足现代化建设的需要， 尽快地适应以节能为中心的设备更新换代而发展的新 产品，具有下列特点:

　　1、轴承体部件将原35，50，60轴承体分别用45，55，70轴承体，提高了可靠性。

　　2、水力过流部件采用了节能泵的水力模型，平均比老Y型油泵的效率高5-8%。

　　3、为保持继承性，AY型油泵的结构型式、安装尺寸、性能参数范围保持与 Y 型油泵相同，便于老装置更新改造。

　　4、零部件通用化程度高，通标件为几个系列产品共用。

　　5、选材精炼，主体以Ⅱ、Ⅲ类材料为主，轴承体等零件增加为铸钢、铸铁两种，为寒冷地区、露天使用，船用提供了有利条件。

　　6、轴承有空气冷、风扇冷、水冷三种，根据泵的不同使用温度选用。其中风扇冷尤为适用于缺水或水质差的地区。

三、型号意义

　　例:50AYⅡ60×2B

　　50—泵吸入口直径(mm)

　　AY—经过改造的离心油泵

　　Ⅱ、Ⅲ—过流部件材料代号

　　60—单级扬程(m)

　　2—泵的级数

　　B、C—叶轮切割次数，依次以A、B、C…表示。

四、结构

　　AY型油泵分为单级单吸和两级单吸悬臂式，单级双吸悬臂式，单级双吸和两级双吸两端支承式，两级单吸两端支承式等六种。壳体径向刨分，特别适用于输送高温高压以及易燃、易爆或有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上，且均垂直朝上。叶轮为整体铸造，且经静平衡，泵的轴向力主要靠叶轮平衡孔来平衡。

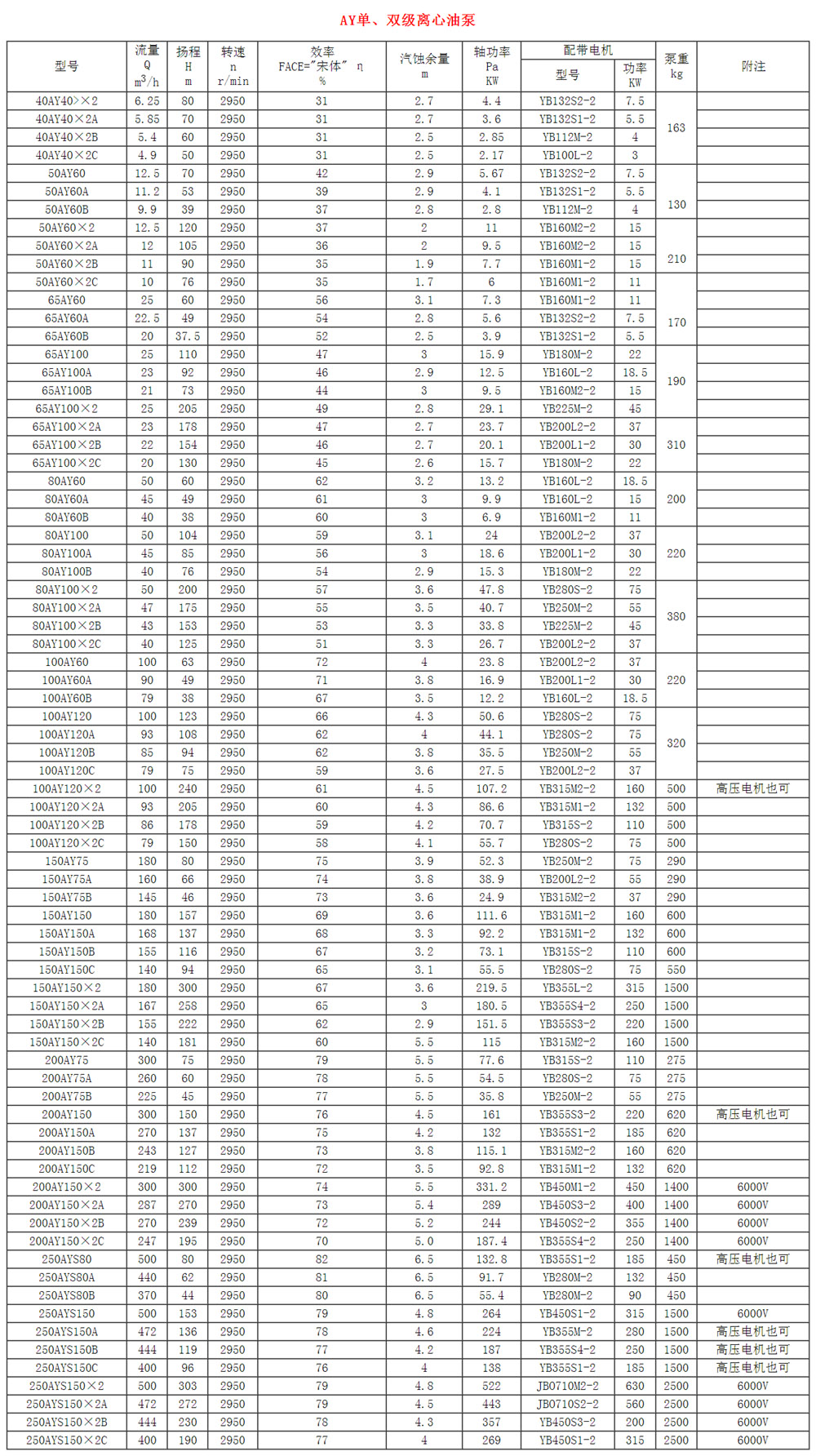

五、产品性能表
