一、产品概述：

VSP氟塑料防爆强力真空自吸泵，此产品（实用新型ZL201720680622.2，外观201730399288.9）是本单位科研人员研究开发的*性多功能特种泵，主要由泵体、泵盖、转子组合件和动力组件构成，转子组合件安装在泵体与泵盖组成的泵腔内，动力组件带动转子组合件旋转，通过转子组合件在泵腔内转动产生密封腔容积变化，快速产生真空度吸入物料。其优点是吸力*，水测试吸上高度为8.2米，大负压可达-0.09MPA，远高于其他自吸泵的3～4米吸程；输送液体粘度范围广，易挥发溶剂与高粘度油类胶水等均可使用；桶装、灌装液体可以抽 光吸净，吸净度高于真空机组吸料，且一桶物料抽空后插入下一桶时1秒钟就可吸上来；自吸时间极短，3米/2秒，而其他自吸泵3米/180秒以上；抗汽蚀性能强。且结构简单，零部件少，安装简便，极易维护，使用寿命长。

二、VSP高吸程自吸泵产品图及特点：

强力真空自吸泵，*结构，比自吸泵更强吸水性能，比真空泵更适合输送液体。

1. 自吸能力强：*创新结构，吸力达到8.2米。

2. 自吸时间短：3米/2秒 5米/8秒 8米/15秒。

3. 抽送范围广：可抽送高真空度容器内液体。

4. 性能更稳定：直联式结构取消了转动结构性能更加稳定。

三、产品用途：

1. 各种低比重、易挥发溶剂溶液以及抽取输送。

2. 桶装液体抽取输送（取代插桶泵）。

3. 罐内残留物抽光吸净。

4. 池底、罐底污泥的抽取清洗。

5. 农业、医药及中间体等化工行业。

6. 化妆品、油品等行业高粘度液体抽取输送。

7. 啤酒、黄酒等酿酒相关行业。

8. 乳品、奶制品等食品相关行业。

四、VSP真空自吸泵型号意义

VSP-50A-F

VSP--- --- 强力真空自吸泵

50---------进出口口径（mm）

A----------A型流量参数，B型流量参数约为A型两倍

F----------F氟塑料，S工程塑料，P304不锈钢，R316L不锈钢，H哈氏合金

五、VSP防爆强力真空自吸泵参数表

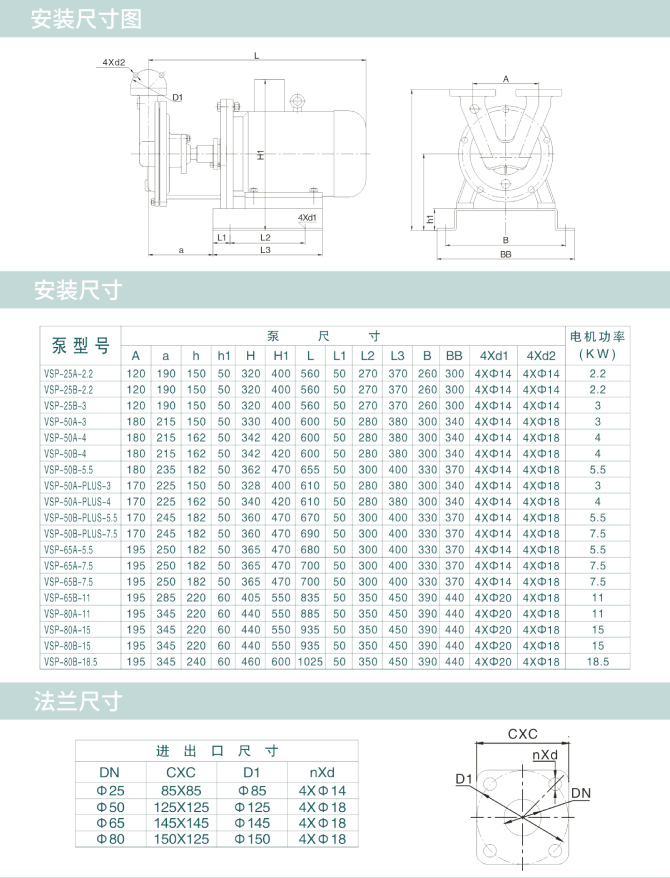

六、VSP氟塑料防爆强力真空自吸泵安装注意事项及安装尺寸图

1、 按基础尺寸做好混凝土基础，同时预埋好地脚螺栓。

2、 安装前应检查机组：紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

3、 将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。调好后，拧紧地脚螺栓。

4、 泵的吸入、吐出管路应有支架，不能用泵来支撑！进出口管路口径应与泵进出口口径相统一。

5、 泵安装时：应取下进出口上防尘盖再安装。泵出口管路必须保证垂直向上1米后方可拐弯。

6、 为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只 压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。

7、 如果泵停机时液体会从高位向低位倒流并产生虹吸现象，致使泵腔及进出口管道液体被抽空，则 应在泵吸入管道水平方向安装旋启式止回阀。

8、 泵安装好开机前：应拨动泵轴使泵转动并往泵腔灌液，让液体充满泵腔并排出空气，检查泵是否泄漏，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。

\
