  • ZH不锈钢自吸泵

ZH不锈钢自吸泵

一、ZH不锈钢自吸泵概述ZH耐温耐腐自吸式化工离心泵是我厂结合国内外同类产品研制开发的一种单级单吸自吸式化工离心泵,ZH泵适用于输送温度为0℃~220℃,含固体颗粒小于3毫米的腐蚀性介质,如果输送介质含有3毫米以上颗粒或纤维,可选用我厂生产的ZW无堵塞自吸排污泵。根据所输送介质的不同,ZH型化工离心泵接触液体部门的材料可选用铸铁、铸钢、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、3

立即咨询
联系热线 0523-84185880

一、ZH不锈钢自吸泵概述


ZH耐温耐腐自吸式化工离心泵是我厂结合国内外同类产品研制开发的一种单级单吸自吸式化工离心泵,ZH泵适用于输送温度为0℃~220℃,含固体颗粒小于3毫米的腐蚀性介质,如果输送介质含有3毫米以上颗粒或纤维,可选用我厂生产的ZW无堵塞自吸排污泵。根据所输送介质的不同,ZH型化工离心泵接触液体部门的材料可选用铸铁、铸钢、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高,性能好,能耗小,噪音低等优点。


二、ZH不锈钢卧式自吸泵应用范围


1、ZH自吸泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。
2、ZH自吸泵装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
3、ZH系列自吸泵产品还可以做成不锈钢自吸泵,适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质粘度、含固量可达30%以下。不同液体可采用不同材质。分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。
4、如是做成污水型的无堵塞自吸排污泵还可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的理想配套泵种。

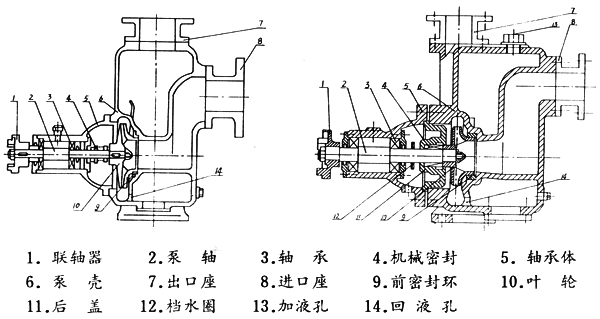

三、ZH不锈钢卧式自吸泵结构图




四、ZH自吸泵适用范围


流 量:3.2~550m3/h
扬 程:12~80m
电机功率:0.75~132kw
口 径:25~300mm
吸 程:5~6.5m


五、ZH自吸泵故障原因和解决方法


故障现象

原因分析

排除方法

自吸离心泵不出水

1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出

1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出

自吸离心泵杂音和振动较大

1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进口管路内有杂物
6.泵与电动机两者主轴不同心

1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度

自吸离心泵出水量不足

1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低

1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速

自吸离心泵轴功率消耗过大

1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住

1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物

六、性能参数表


泵型号

泵额定转速n=2900r/min

泵额定转速n=1450r/min

流量(m3/h)

扬程(m)

配用电机(KW)

流量(m3/h)

扬程(m)

配用电机(KW)

ZH25-25-125

3.2

20

1.1

1.6

5

0.55

ZH25-25-160

3.2

32

2.2

1.6

8

0.55

ZH25-25-200

3.2

50

5.5

1.6

12.5

0.75

ZH25-25-250

3.2

80

7.5

1.6

20

1.5

ZH40-32-125

6.3

20

1.5

3.2

5

0.55

ZH40-32-160

6.3

32

3

3.2

8

0.55

ZH40-32-200

6.3

50

5.5

3.2

12.5

1.1

ZH40-32-250

6.3

80

11

3.2

20

2.2

ZH50-32-125

12.5

20

3

6.3

5

0.55

ZH50-32-160

12.5

32

4

6.3

8

0.55

ZH50-32-200

12.5

50

7.5

6.3

12.5

1.1

ZH50-32-250

12.5

80

15

6.3

20

2.2

ZH65-50-125

25

20

4

12.5

5

0.55

ZH65-50-160

25

32

7.5

12.5

8

1.5

ZH65-40-200

25

50

11

12.5

12.5

2.2

ZH65-40-250

25

80

22

12.5

20

3

ZH65-40-315

25

125

37

12.5

32

5.5

ZH80-65-125

50

20

7.5

25

5

0.75

ZH80-50-160

50

32

11

25

8

1.5

ZH80-50-200

50

50

18.5

25

12.5

2.2

ZH80-50-250

50

80

37

25

20

4

ZH80-50-315

50

125

75

25

32

7.5

ZH100-80-125

100

20

15

20

5

1.5

ZH100-80-160

100

32

22

20

8

2.2

ZH100-65-200

100

50

37

20

12.5

4

ZH100-65-250

100

80

55

20

20

5.5

ZH100-65-315

100

125

75

20

32

11

ZH125-100-200

200

50

55

100

12.5

7.5

ZH125-100-250

200

80

75

100

20

11

ZH125-100-315

200

125

110

100

32

18.5

ZH125-100-400




100

50

37

ZH150-125-250




200

20

18.5

ZH150-125-315




200

32

37

ZH150-125-400




200

50

75

ZH200-150-250




400

20

55

ZH200-150-315




400

32

75

ZH200-150-400




400

50

110
